उत्पत्ति के प्लेस: | चीन |
प्रमाणन: | ISO,CE |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | लकड़ी के मामलों मानक निर्यात पैकेज |
प्रसव के समय: | 5-7 कार्य दिवसों |
भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 200-500 सेट / महीना |
नाम: | 300W YAG लेजर मार्किंग मशीन | लेजर शक्ति: | 300W (400W और 500W वैकल्पिक) |
---|---|---|---|
लेजर तरंग दैर्ध्य: | 1064nm | शीतलन विधि: | पानी ठंढा करना |
रोटरी डिवाइस: | हां, तालिका रोटरी डिवाइस को जोड़ सकती है | गोल वेल्डिंग: | हाँ |
लेजर प्रकार: | YAG लेजर | वेल्डिंग सामग्री: | सभी धातु |
एक्स और वाई टेबल स्ट्रोक रेंज: | 300 * 200 मिमी (अनुकूलित किया जा सकता) | वेल्डिंग विधि: | स्वचालित एक्स, वाई, जेड और रोटरी डिवाइस |
नियंत्रण रखने का तरीका: | सॉफ्टवेयर XYZ और रोटरी डिवाइस को नियंत्रित करता है | वेल्डिंग स्थिरता समर्थन करते हैं: | हाँ, हम जुड़नार डिजाइन कर सकते हैं |
हाई लाइट: | Stainless Steel YAG Laser Welding Machine,1064nm Automatic Laser Welding Machine,300W YAG Laser Marking Machine |
फास्ट स्पीड स्टेनलेस स्टील YAG लेजर वेल्डिंग मशीन
लाभ:
1) तेज गति, उच्च गहराई और लगभग कोई विरूपण नहीं है।
2) वेल्डिंग या वेल्डिंग उपकरण के लिए कमरे या विशेष परिस्थितियों में।उदाहरण के लिए, चुंबकीय क्षेत्र द्वारा एक साधारण लेजर।बीम को वैक्यूम, वायु में ऑफसेट नहीं किया जाएगा और वातावरण में कुछ गैस सोल्डरिंग को लागू कर सकती है और वेल्डिंग के लिए ग्लास या बीम पारदर्शी सामग्री को पारित कर सकती है;
3) मुश्किल पिघल सामग्री, जैसे कि टाइटेनियम, क्वार्ट्ज आदि को वेल्ड कर सकता है। अच्छी गुणवत्ता के साथ आइसोमेरिज़्म सामग्री को वेल्ड कर सकता है।
4) उच्च शक्ति घनत्व लेजर फोकस के बाद। जब उच्च शक्ति वर्कपीस वेल्डिंग, गहराई अनुपात 5: 1 हो सकता है, टिपटॉप 10 तक हो सकता है: 1
5) का उपयोग minisize वेल्ड के लिए किया जा सकता है।लेजर बीम एक प्रकाश पर केंद्रित है, और सटीक स्थिति बनाने के लिए बड़े पैमाने पर उत्पादन में इस्तेमाल किया जा सकता है, एक छोटा सा टुकड़ा स्वचालित रूप से वेल्डिंग के समूह में;
6) दुर्गम क्षेत्रों को वेल्डेड किया जाना है, ऐसी लंबी दूरी की वेल्डिंग, लचीलापन के साथ संपर्क करें।

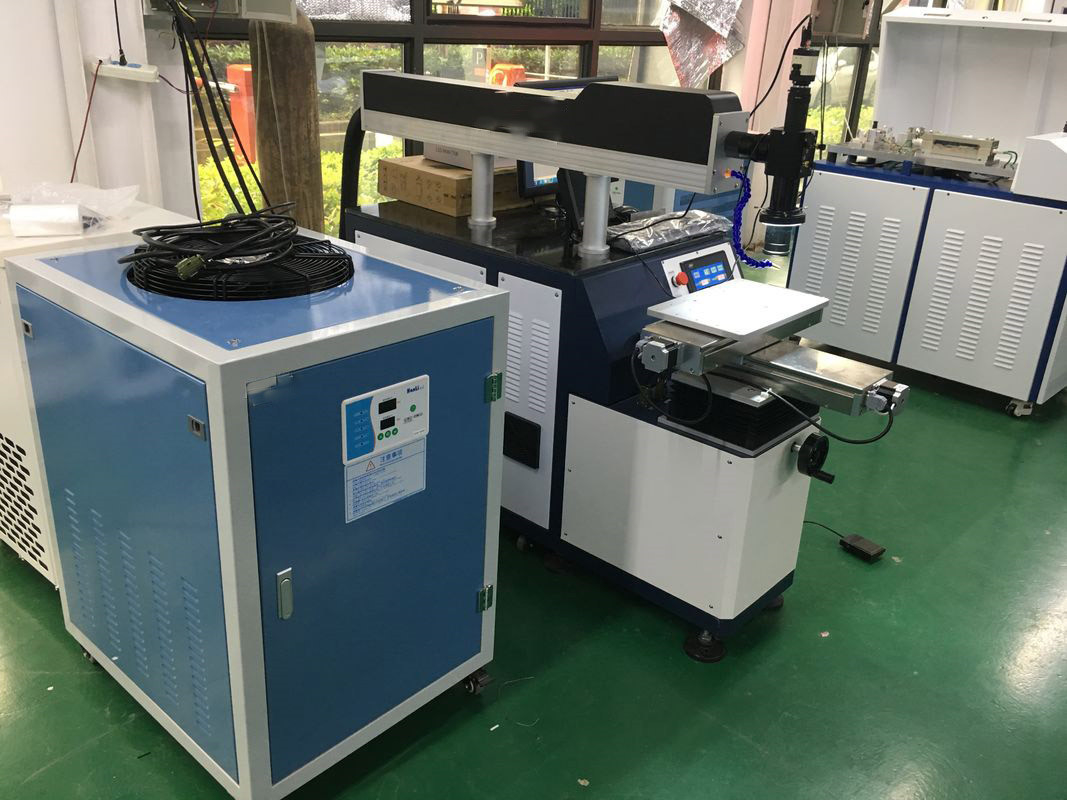

मशीन में भागों का विवरण शामिल है
इस उपकरण में लेजर स्रोत (गोल्ड प्लेटिंग चैंबर), लेजर पॉवर सप्लाई, कूलिंग सिस्टम, लेजर पोजिशनिंग सिस्टम, फोकस सिस्टम, दो एक्सिस लिंकेज सिस्टम, इंडस्ट्रियल पीसी कंट्रोल सिस्टम, सीसीडी मॉनिटर सिस्टम आदि शामिल थे।
मशीन का मुख्य तकनीकी मानक
1) लेजर बिजली की आपूर्ति
मुख्य सर्किट या सर्किट की लेजर शक्ति, नियंत्रण सर्किट या सर्किट द्वारा संरक्षित, एक धारा के साथ सुरक्षा सर्किट, और यातायात सुरक्षा उपकरण, वर्तमान, चौड़ाई और आवृत्ति को स्थानांतरित किया जाएगा।बिजली ने तरंगों को अलग-अलग टांकने वाली सामग्रियों के लिए आउटपुट तरंगों को स्थापित करने की आवश्यकता पर आधारित किया जा सकता है।वर्तमान ऑपरेशन पैनल की शक्ति और चौड़ाई और आवृत्ति, उस फ़ंक्शन का कार्य।इसके विशिष्ट संकेतक निम्नानुसार हैं:
इनपुट बिजली की आपूर्ति: तीन चरण / 50 हर्ट्ज / 40 ए 380 वी % 5 phase
बिजली की आपूर्ति रेटिंग: 15KW
पल्स काम कर रहे वर्तमान 0se500A
विद्युत आपूर्ति अस्थिरता सीमा::: 5 %
2) लेजर स्रोत:
लेजर स्रोत यूके से लंबे जीवनकाल चीनी मिट्टी के बरतन गुहा को गोद लेते हैं (उच्च प्रदर्शन, अच्छी गर्मी स्थिरता, संक्षारक का विरोध, फोटो बिजली का उच्च रूपांतरण। अच्छा बीम मोड, काम जारी रखने के लिए प्राप्त कर सकते हैं), दोहरी एक्स-दीपक और एकल लेजर गुहा।
3) शीतलन प्रणाली
लेजर स्रोतों को डिस्टिल वॉटर के शुद्ध पानी के साथ होना चाहिए।
पानी के तापमान की शीतलन प्रणाली, पुलिस और सुरक्षात्मक कार्य के कारण।
शांत तरीके से परिसंचरण:
तापमान नियंत्रण गुंजाइश: 20-25 डिग्री सेल्सियस
तापमान स्थिरता:। 10c
ठंडा पानी वर्तमान: 20-35L / मिनट
विफलता सुरक्षा: सुरक्षा और अधिक गर्म सुरक्षा के लिए प्रवाह करने के लिए एक श्रृंखला के साथ लेजर शक्ति
शीतलन शक्ति: 5P
जल संरक्षण के उपयोग के लिए:> 3 महीने
4) लेजर पोजिशनिंग सिस्टम:
स्थिति को इंगित करने के लिए मानदंडों की एक ऑप्टिकल प्रणाली के लिए एक अर्ध-कंडक्टर लेजर लाइट का उपयोग करता है और काम करता है।
5) ऑप्टिकल और फोकस प्रणाली:
अपनाने एकल लेजर उत्पादन, वेल्डिंग फोकस F = 100mm (एफ = 80/120 / 150mm वैकल्पिक)
चेहरे का आकार: 0.2-1.5 मिमी, इल्यूम सिस्टम और एक ही अक्ष गैस सुरक्षा उपकरण से मेल खाते हैं।
6) सीसीडी मॉनिटर प्रणाली:
एक ही अक्ष मॉनिटर सिस्टम, (मैच 9.2 ”ब्लैक एंड व्हाइट एलसीडी) को अपनाएं, जो कि कई गुना बड़े हैं।
आवेदन औद्योगिक:मोबाइल संचार उद्योग के लिए, कला और शिल्प और गहने, और इलेक्ट्रॉनिक उपकरणों, सेंसर उपस्थिति, सटीक मशीनरी, हार्डवेयर, कार के लिए स्पेयर पार्ट्स, आदि।
आवेदन सामग्री:स्टेनलेस स्टील, सादे कार्बन स्टील, मिश्र धातु इस्पात: वेल्डिंग और स्टेनलेस स्टील, वेल्डिंग और स्टेनलेस स्टील के बीच स्टील कम कार्बन स्टील, स्टील -310 316 स्टेनलेस स्टील, मिश्र धातु इस्पात और 347 निकल, निकल, टाइटेनियम, निकल के विभिन्न स्तरों, वेल्डिंग के लिए टिन, तांबा, एल्यूमीनियम, नाइओबियम, सोना, धातु का चांदी या मिश्र धातु।वेल्डिंग के लिए तांबा और निकल, टाइटेनियम, तांबा और निकल, टाइटेनियम, टाइटेनियम, मोलिब्डेनम, पीतल, तांबा और निम्न कार्बन स्टील, तांबा, धातु।
आवेदन मामले: लेजर वेल्डिंग मशीन व्यापक रूप से सेल फोन की बैटरी धातु के गोले, वेल्डिंग, ग्लास फ्रेम वेल्डिंग, कीबोर्ड वेल्डिंग, सिलिकॉन स्टील वेल्डिंग और स्टेनलेस स्टील वेल्डिंग, फर्नीचर और वैक्यूम, कप, कटोरे, दरवाज़े के हैंडल और स्पार्क प्लग, फ़िल्टर, ग्रीस में उपयोग किया जाता है , एक हीटिंग ट्यूब, आदि
नमूना | ST-TW300 / ST-TW400 / ST-TW500 / ST-TW600 (वैकल्पिक) |
वेवलेंथ | 1064nm |
पंप के स्रोत | दोहरे Xe- दीपक |
अधिकतम शक्ति | 300W (400w 500w 600w वैकल्पिक) |
मैक्स।एकल नाड़ी ऊर्जा | 60J |
पल्स चौड़ाई | 0.1 ~ 20.0ms |
अनुक्रम आवृत्ति | 0 ~ 200Hz |
वेल्डिंग स्पॉट का आकार | 0.2 ~ 1.5 मिमी |
वेल्डिंग गहराई | 0.1 ~ 3.0mm |
अनुक्रम वेल्डिंग | 15mm / एस |
प्रणाली का निरीक्षण करें | सीसीडी मॉनिटर |
पोजिशनिंग | लाल बत्ती संकेत |
शीतलन प्रणाली | पानी ठंढा करना |
शीतलन शक्ति | 3 पी |
आकार का आकार | 1800 मिमी * 1000 मिमी * 2000 मिमी |
बिजली की आवश्यकता | 15kW, तीन चरण |
बिजली की आपूर्ति की आवश्यकता | 380V ± 10%, 50 हर्ट्ज, 40A |
काम के माहौल की आवश्यकता:
1) कमरे के तापमान में इस्तेमाल किया
2) बिजली की आपूर्ति बिजली की आवश्यकता: तीन चरण 380V। 50 हर्ट्ज।
3) बिजली की आपूर्ति नेटवर्क:% 5%, अंतरराष्ट्रीय नेटवर्क के साथ उतार-चढ़ाव।5% अधिक आयाम, और एक स्वचालित, स्थिर प्रवाह के साथ।
4) स्थापना के पास कोई मजबूत विद्युत चुम्बकीय हस्तक्षेप नहीं होना चाहिए।रेडियो स्टेशन से बचने या रिले स्टेशनों को लॉन्च करने से।
5) इसकी नींव कंपन आयाम से कम है: 50um, 0. 05g से कम है। 3. मशीन उपकरण उपकरणों के पास इतनी बड़ी संख्या में स्टाम्प से बचने के लिए।
6) उपकरण स्थान की आवश्यकताओं को सुनिश्चित करने के लिए कि गंभीर कार्य वातावरण के लिए धुएं की धूल, बचें और अपघर्षक धूल धातु नहीं है।
7) पर्यावरण का कुछ होना चाहिए ताकि फर्श को स्थिर किया जा सके, और ढाल को मजबूत किया जा सके, आदि।
8) डिस्टिल वाटर का उपयोग करने के लिए पानी की गुणवत्ता की मांगों को ठंडा करने के लिए पानी का काम, या उच्च धातु आयन या अन्य खनिज पानी के लिए नल के पानी और खनिज पानी का उपयोग नहीं कर सकते हैं।
संदर्भ के लिए यह मशीन लेजर वेल्डिंग नमूने:
